使用 TUI 安装

本章介绍通过 ISO 部署计算节点模式，并在 TUI 中将管理网络配置为 bond，最终在该计算节点上安装管理节点的完整流程。

操作步骤

1. 选择引导项。

   进入 ISO 系统引导界面，选择默认选项开始安装操作系统。您可根据实际情况选择，建议使用图形界面安装。若服务器无 VGA 接口，仅支持串口连接，您可使用 VNC 方式或字符安装方式。

   • 图形界面方式
   • VNC 方式
   • 字符安装方式 如Figure 1所示：

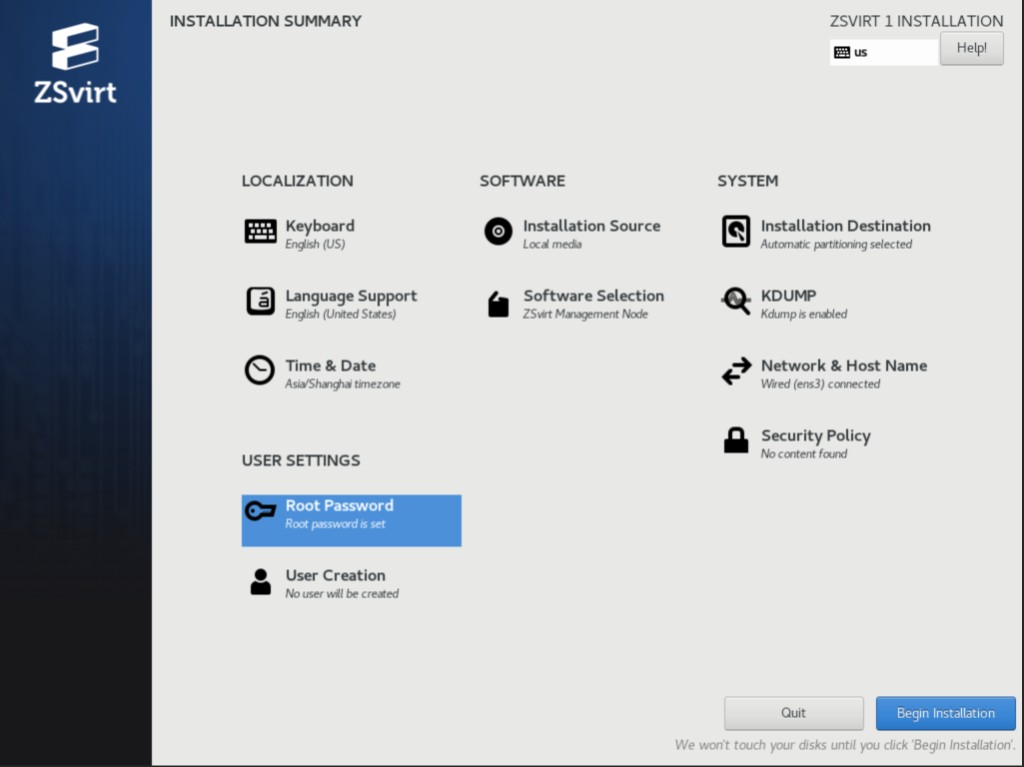

2. 进入 INSTALLATION SUMMARY 安装向导。

   自动加载安装引导界面后，最终进入 INSTALLATION SUMMARY 页面。此页面需重点关注三个配置项：Installation Destination、Software Selection、Root Password。

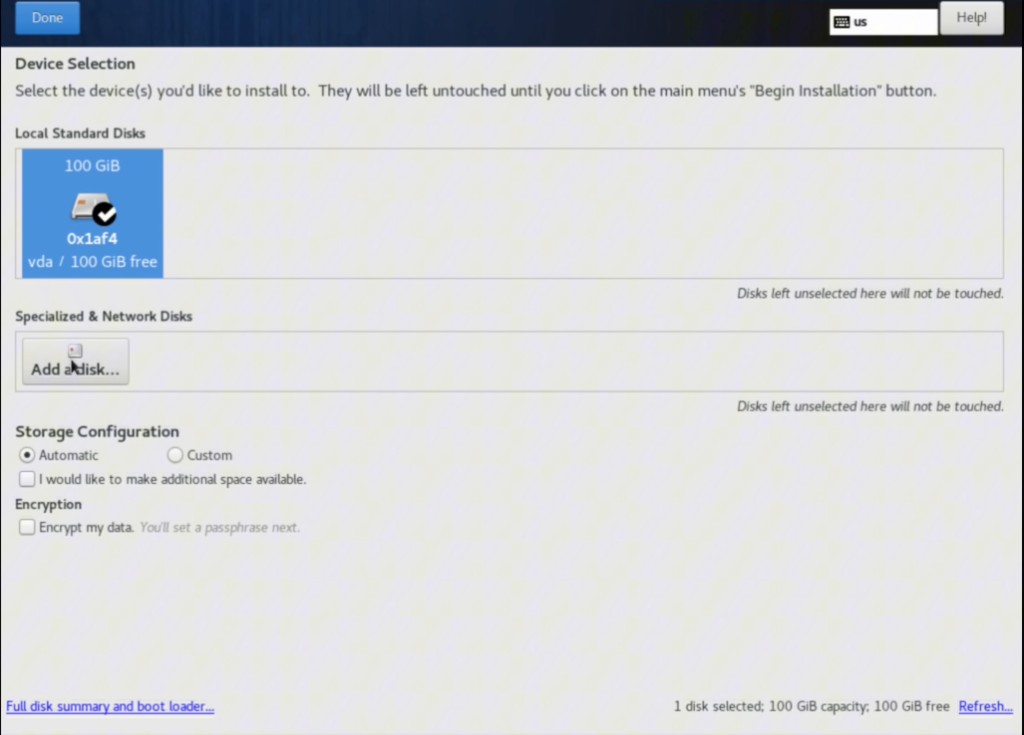

3. 配置 Installation Destination。

   1. 点击 Installation Destination。

   2. 在 Local Standard Disks 中选择一块磁盘作为系统盘。

   3. Storage Configuration 保持默认 Automatic。

   4. 点击左上角 Done 返回。

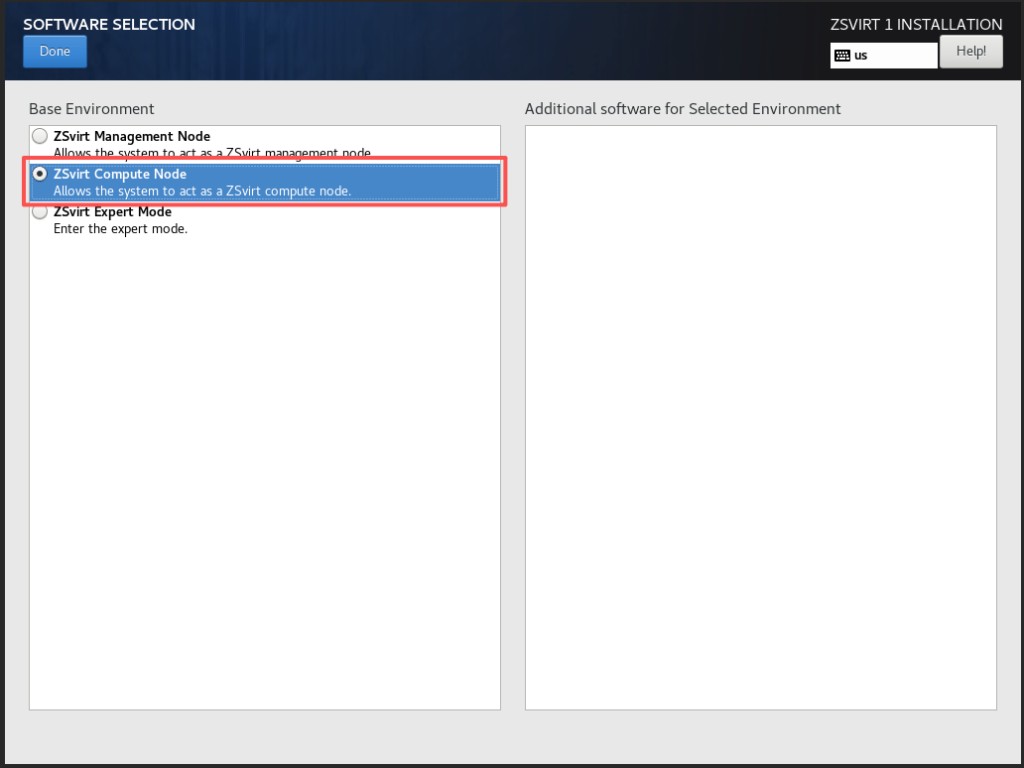

4. 配置 Software Selection。

   1. 点击 Software Selection。

   2. 在 Base Environment 中选择 ZSvirt Compute Node 计算节点模式。

   3. 点击左上角 Done 返回。



5. 配置 Root Password。

   1. 点击 Root Password。

   2. 输入并确认 root 密码。

      密码强度需符合提示要求。

   3. 点击 Done 返回。

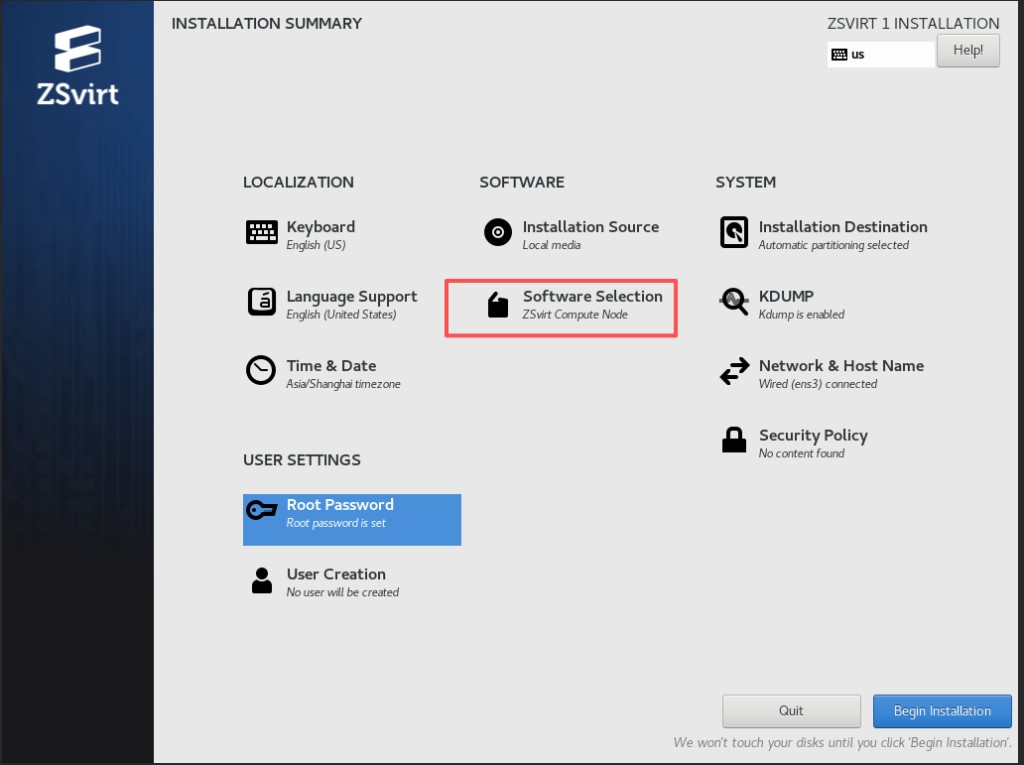

6. 启动安装并等待完成。

   确认所有红框标识项均已配置完成(不再有黄色警告条)，点击右下角 Begin Installation 开始安装。



   安装过程将自动完成，期间无需手动干预。安装完成后系统会重启并进入 TUI 界面。

7. 进入 TUI 主界面并完成 root 身份认证。

   TUI 界面分为四个信息区域：

   • NODE INFO：节点运行时间、负载、CPU、内存使用率。

   • DISK INFO：磁盘挂载点和容量。

   • NIC INFO：网卡名称及 IP，首次启动会显示默认网卡。如 ens3。

   • VM INFO：当前节点上的虚拟机列表。 界面底部提示快捷键：

   • <F2> System Configuration：进入系统配置。

   • <F12> Reboot/Poweroff：重启或关机。

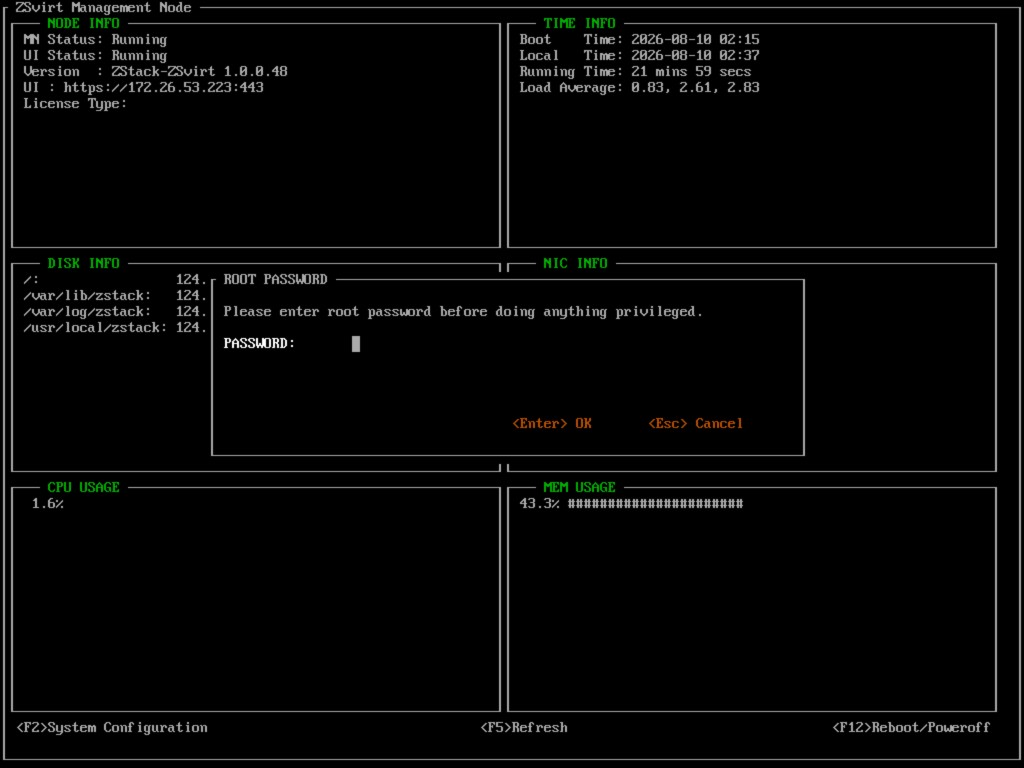

   1. 按 F2 进入系统配置，弹出 ROOT PASSWORD 验证框。

   2. 输入 root 密码并按 Enter 确认。

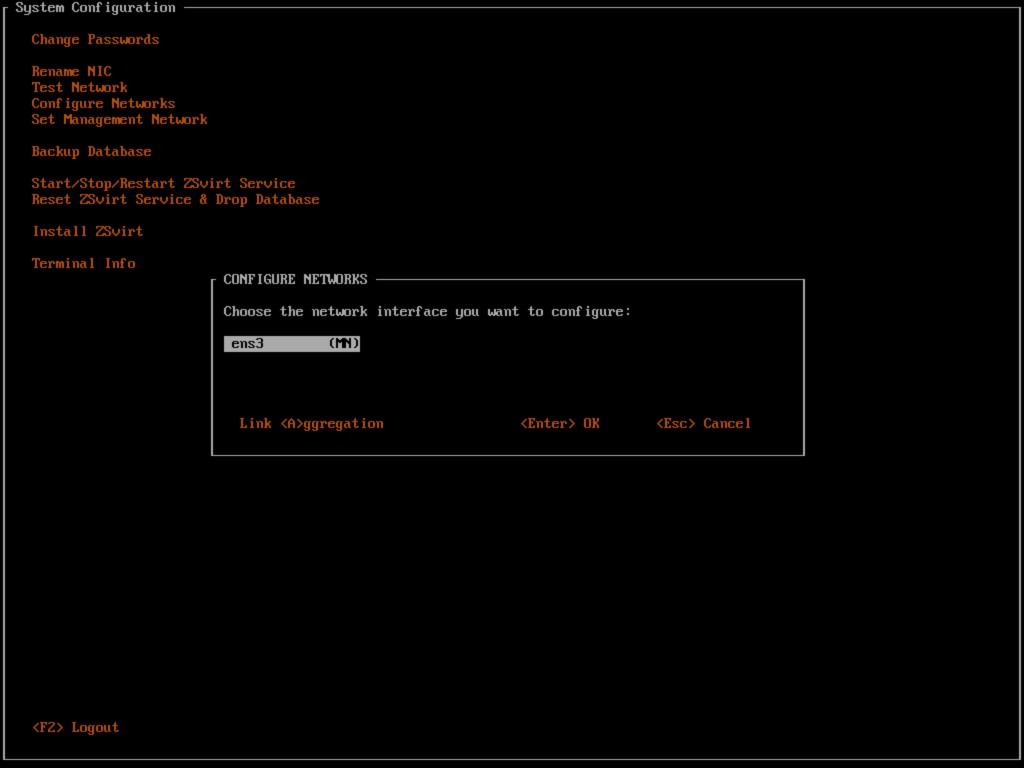

8. 进入 Configure Networks 配置项。

   通过身份验证后进入 System Configuration 菜单。

   1. 使用方向键选择 Configure Networks 后按 Enter。

   2. 在弹出的 CONFIGURE NETWORKS 对话框中，选择需要配置的物理网卡(如 ens3)。

   3. 将键盘切换至大写状态。

   4. 按字母 A 键，触发 Link <A>ggregation 链路聚合操作。

      必须确保键盘已切换至大写状态，否则按 A 不会触发 Bond 创建流程。

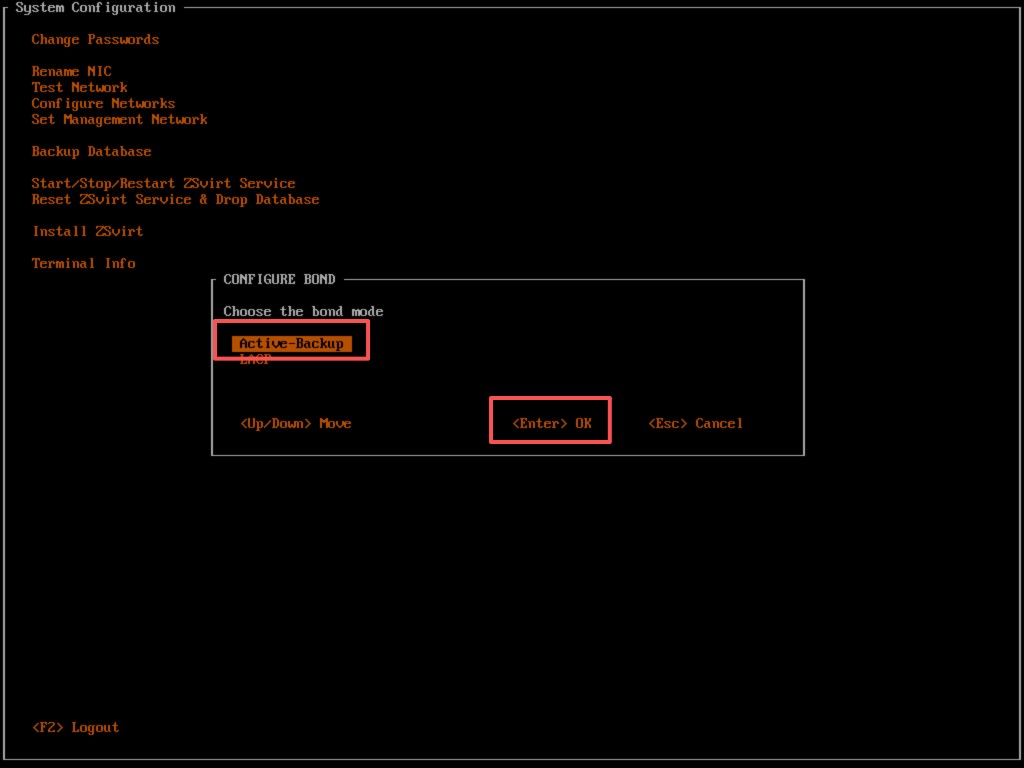

9. 选择 Bond 模式。

   1. 弹出 CONFIGURE BOND 对话框，选择 Bond 模式。

   2. 本章示例选择 Active-Backup，按 Enter 确认。

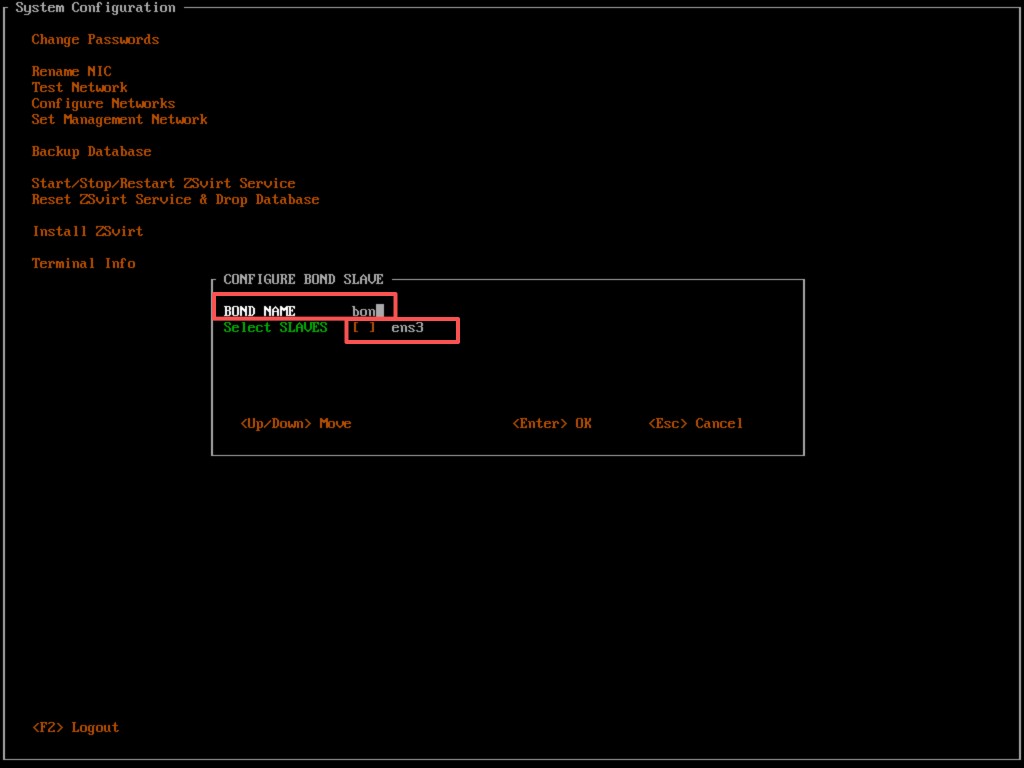

10. 命名 Bond 并选择 Slave 网卡。

    进入 CONFIGURE BOND SLAVE 对话框，完成以下设置。

    1. 在 BOND NAME 中输入 Bond 名称，如 bond0。

    2. 在 Select SLAVES 中，使用方向键移动到目标网卡，按空格键选中。

       选中后显示 [X] 标记。

    3. 全部选择完成后按 Enter 确认。

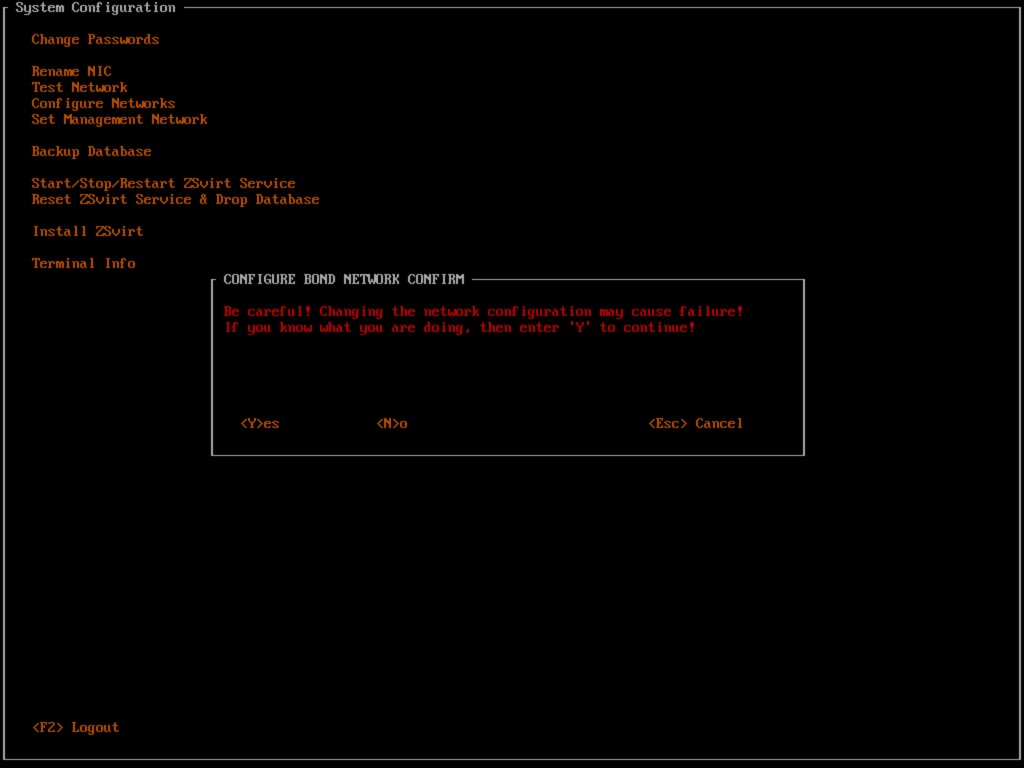

11. 确认 Bond 配置。

    系统弹出 CONFIGURE BOND NETWORK CONFIRM 警告框，提示以下信息：

    Be careful! Changing the network configuration may cause failure!
    If you know what you are doing, then enter 'Y' to continue!

    1. 将键盘切换至大写状态。

    2. 按字母 Y 键确认配置。

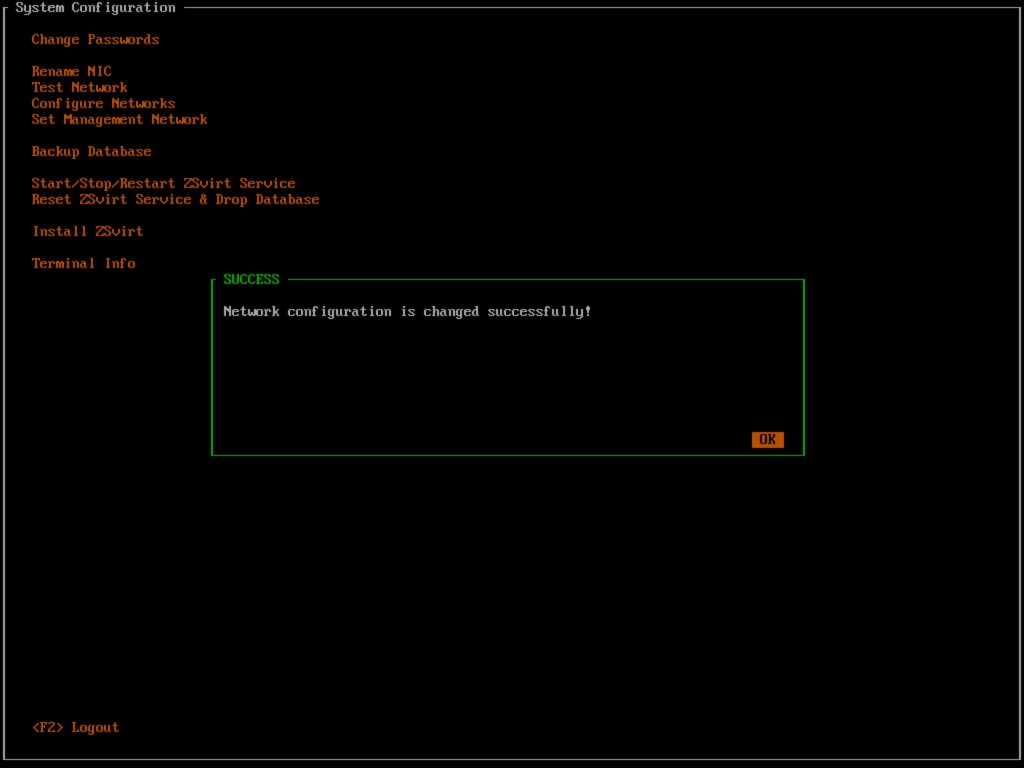

    3. 成功后弹出 SUCCESS 提示框，提示 Network configuration is changed successfully!，按 Enter 关闭。

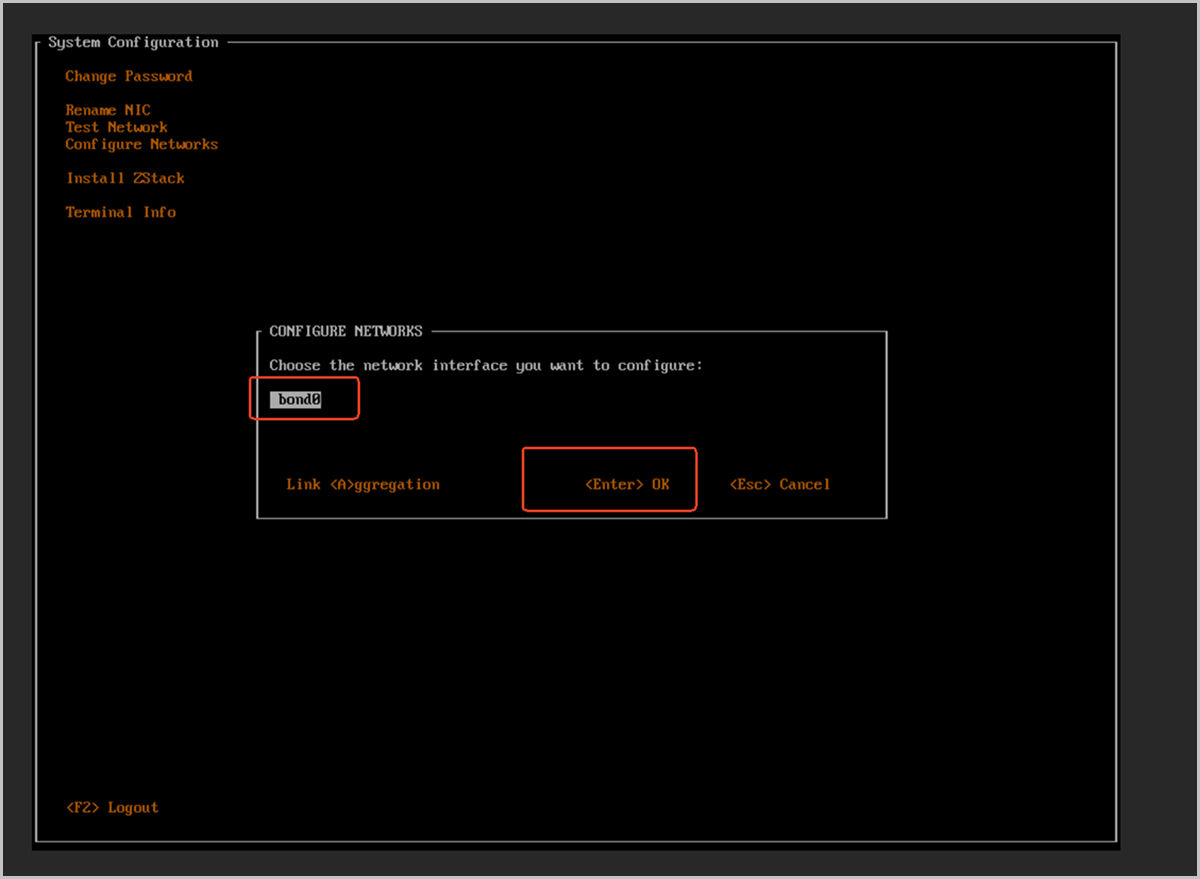

12. 选择 Bond 进入 IP 配置。

    回到 Configure Networks 对话框。

    1. 在网卡列表中选择上一步创建的 Bond (如 bond0)。

    2. 按 Enter 进入 IP 配置。

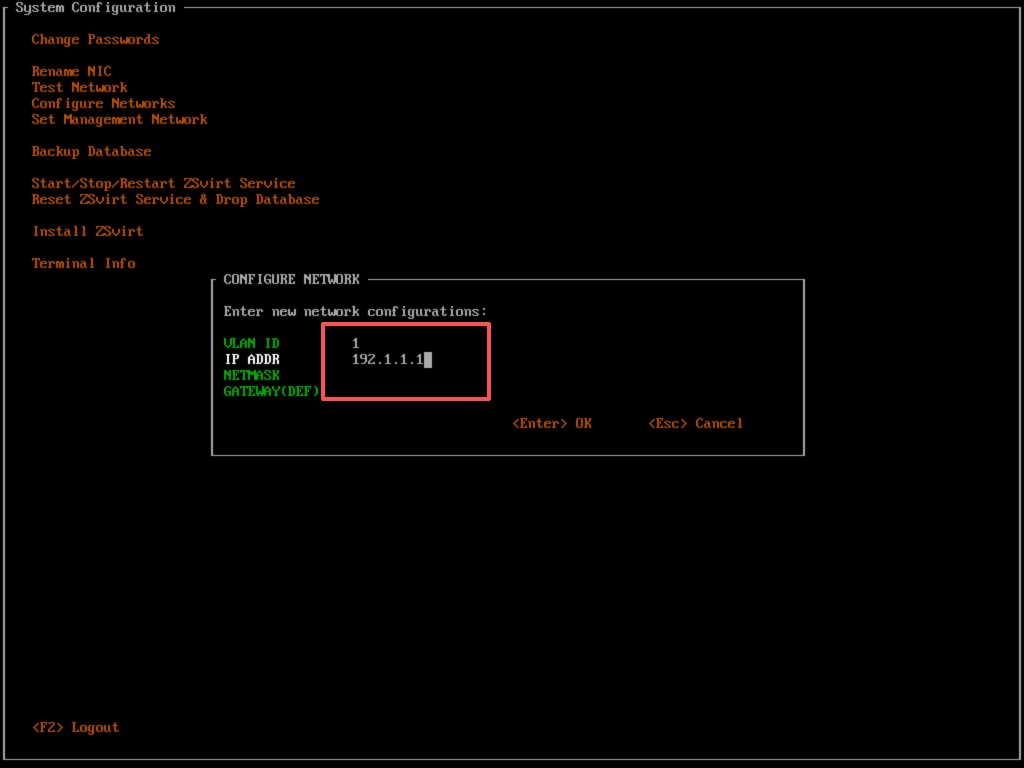

13. 配置管理网 IP 地址。

    1. 在 CONFIGURE NETWORK 对话框中，参考示例依次填写以下字段：

       • VLAN ID：输入管理网 VLAN ID，无 VLAN 留空。
       • IP ADDR：输入管理网 IP 地址，例如 172.26.215.195
       • NETMASK：输入子网掩码，例如 255.255.0.0
       • GATEWAY(DEF)：输入默认网关，例如 172.26.0.1

    2. 按 Enter 确认。

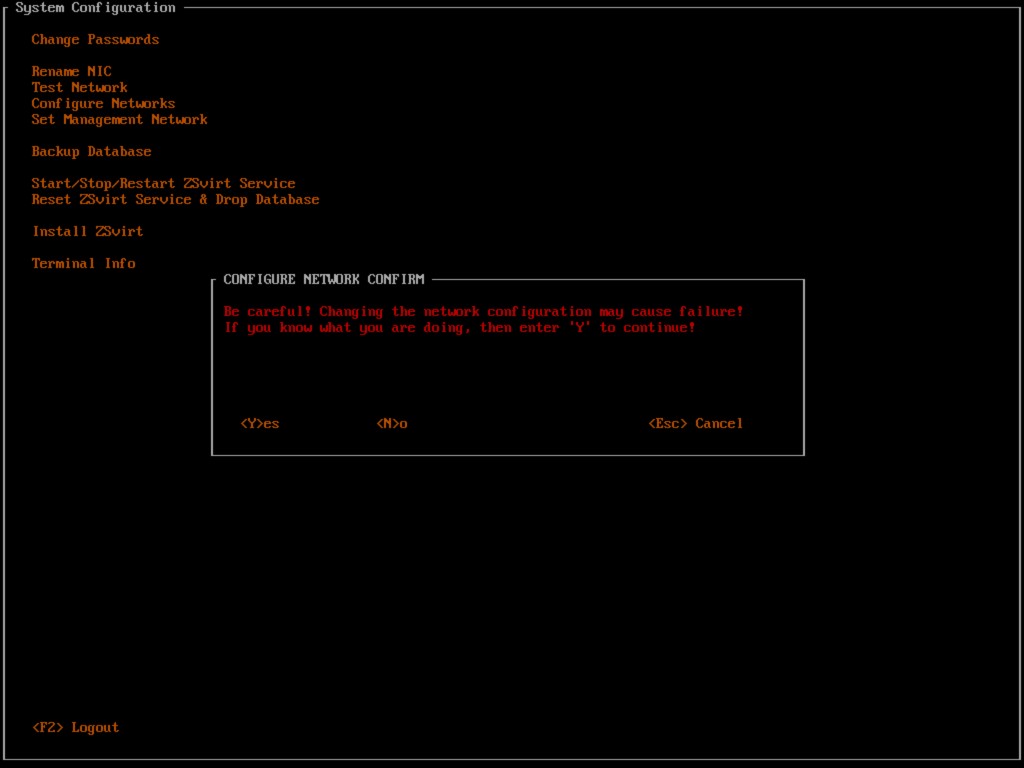

14. 确认 IP 配置。

    1. 按 Enter 提交，弹出 CONFIGURE NETWORK CONFIRM 二次确认。

    2. 键盘切换至大写状态。

    3. 按字母 Y 键确认。



    4. 弹出 SUCCESS 提示框，按 Enter 关闭。

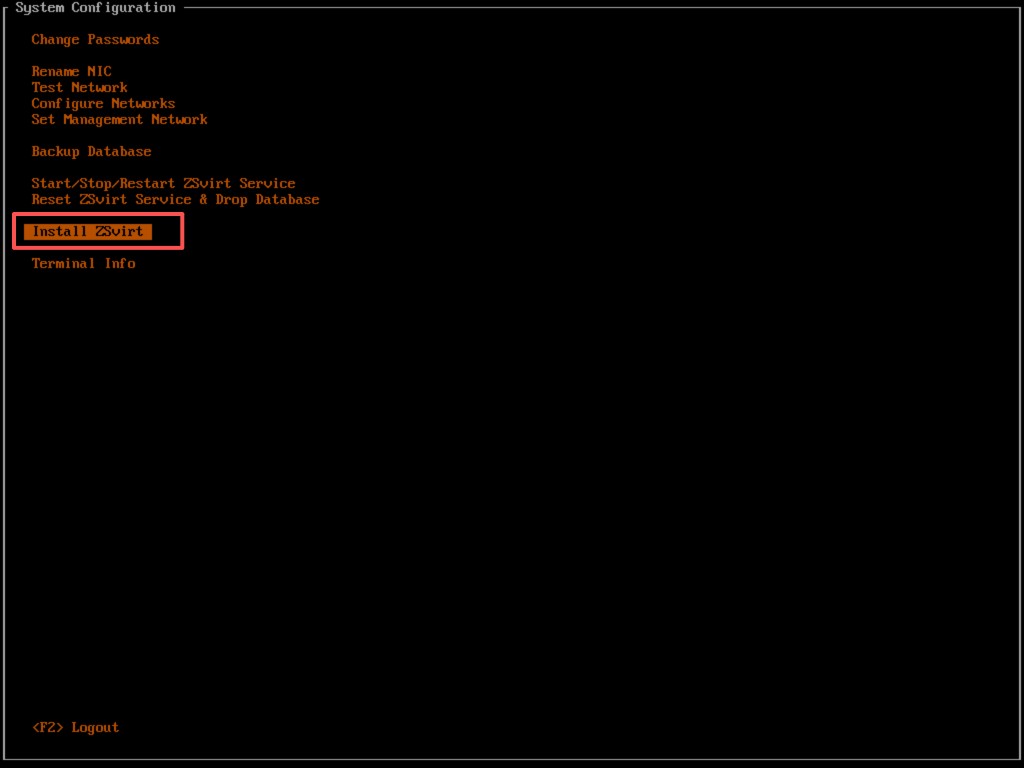

15. 进入 Install ZSvirt 选项。

    1. 按 Esc 键，回到 System Configuration 菜单，

    2. 使用方向键选择 Install ZSvirt。

    3. 按 Enter。



16. 确认安装管理节点。

    系统弹出 INSTALL ZSvirt 警告框，提示以下信息：

    This process will install a brand new ZSvirt, please confirm

    1. 完整输入字符串 install zstack。

    2. 按 Enter 确认。

17. 等待管理节点安装完成。

    进入安装等待状态，界面提示 Please wait...，请耐心等待安装完成。

18. 安装完成后，查看 TUI 主界面。

    管理节点安装完成后，TUI 主界面中的信息将出现如下变化：

    • DISK INFO：新增 /var/lib/zstack、/usr/local/zstack 等挂载点。
    • NIC INFO：显示新增的 docker0 (管理服务相关)，以及配置好的 bond0 与对应 IP (如 172.26.215.195)。

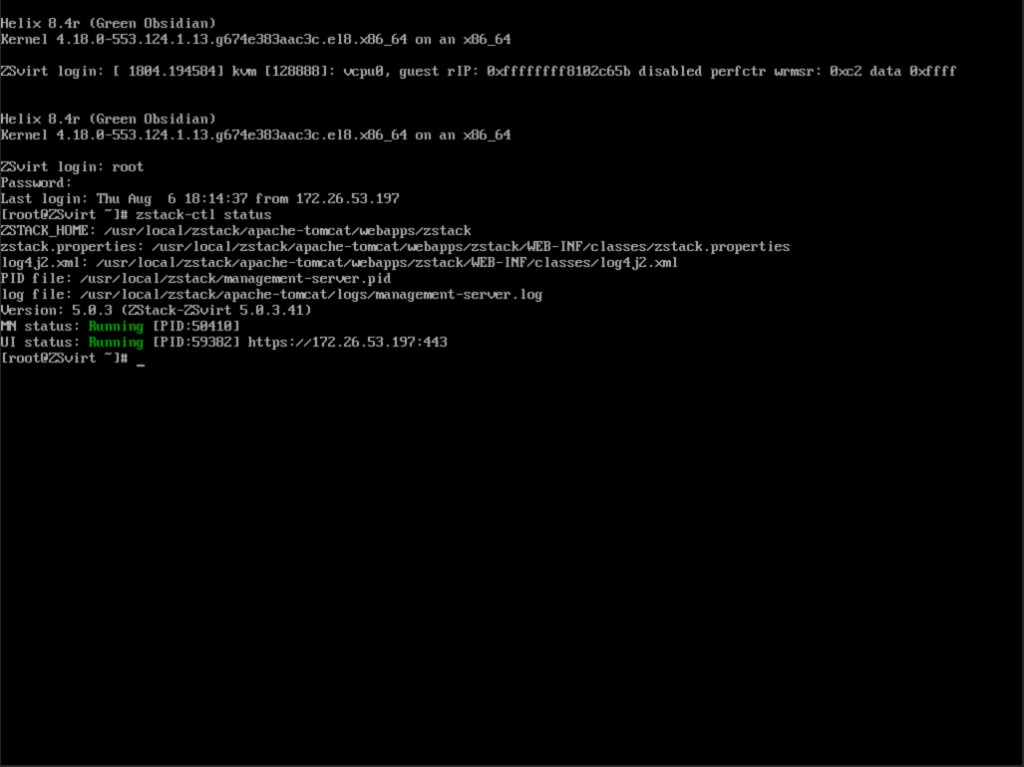

19. 通过命令行验证管理节点状态。

    1. 按组合键 Ctrl + Alt + F2 切换到命令行登录界面。

    2. 使用 root 账号登录。

    3. 执行如下命令查询管理节点状态：

       [root@localhost ~]# zstack-ctl status

       管理节点处于运行状态时，正常输出示例：

       MN status: Running
       UI status: Running
